一、显微镜的种类
发表时间:2022-10-10 10:56
一、显微镜的种类
·
视频显微镜
·
体视显微镜
·
金相显微镜
·
生物显微镜
二、
显微镜的结构
·
相机
·
物镜
·
目镜
三、显微镜观察参数
·
显微镜配件的选择
·
观察倍率的计算
四、显微镜选购推荐
显微镜虽然听起来是一种比较神秘的高技术产品,但是仔细观察它其实早就融入了我们的日常生活。比如在学校里学生做实验就要使用显微镜观察细胞;遍布于大街小巷的各个手机店,在修理手机主板等部件时也要用到显微镜;珠宝艺术品需要用显微镜鉴定;做体检时也要用显微镜观察血液组织等等。在一些工业技术应用上面,比如光通讯、半导体、微电子行业显微镜可以观察光纤、晶圆、
PCB等等
的检测。
一、显微镜的种类:
显微镜根据其观察样品的对象,可以分为视频显微镜,体视显微镜,金相显微镜,生物显微镜 。
视频显微镜:又叫数码显微镜,它是将显微镜看到的实物图像通过
数模转换
,使其成像在显微镜自带的屏幕上或
计算机
上。一般用于工业领域,对外观缺陷检测、工艺分析、尺寸测量等应用。
体式显微镜:它实质上是两个单镜筒显微镜并列放置,两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角,以此形成三维空间的立体视觉图像。
金相显微镜:用于高级材料研究的显微系统,具有超高对比度和分辨率的出色光学系统。多种观察方式可供选择,使用反射光,在明场、暗场、偏光下观察样品,以获得更多丰富的信息。
生物显微镜:是一种用来观察生物切片、
生物细胞
、
细菌
以及活体组织培养、
流质
沉淀物体的精密光学仪器,一般是医疗卫生单位、高等院校、研究院用到的显微镜
。
二、显微镜的结构
显微镜的结构基本结构,包括工业相机、目镜、物镜、载物台、转换器、光源。当然其实整体的结构远远多于上述核心部件。

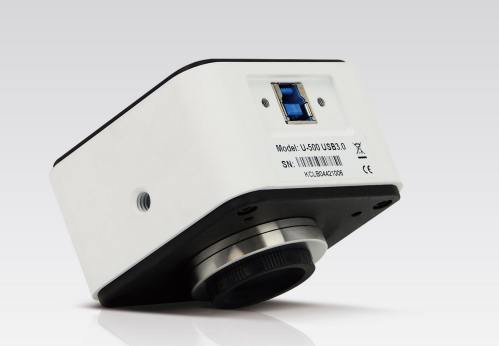

工业相机:工业相机又俗称工业摄像机,相比于传统的民用相机(摄像机)而言,它具有高的图像稳定性、高传输能力和高抗干扰能力等,市面上工业相机大多是基于
CCD
或
CMOS
芯片的相机。
目镜:也就是眼睛直接看到的那一个镜子,分为广角目镜和普通目镜。广角目镜由于直径大视野更广,可以观看更加的舒适。
物镜:也就是靠近观察标本的那一个镜子,好一点的物镜能够消除色差,可以使成像效果清晰锐利。
三、
显微镜观察参数选择
工业相机
工业相机的接口不同功能也不同,一般的
VGA和HDMI接口只有观测和拍照的功能, USB接口的工业相机具有
图像采集、图像测量、标定功能、存储格式、图像处理,目标分析功能。

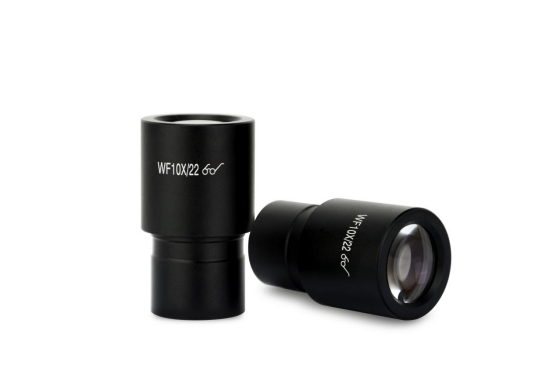

目镜
左边的是放大倍数,有
10X、
15X、20X,一般10X就够用了,右边的22MM表示目镜的直径,也就是可以看到的画面的大小,数值越大,看到画面越大。
10X-
22mm:表示该目镜放大倍率为10倍,目镜口径22mm。
物镜
5倍、10倍、50倍、100倍放大。
放大倍率计算:
物理放大倍数
=目镜×物镜
目镜倍数
10X
10X
10X
10X
20X
物镜倍数
5X
10X
20X
50X
100X
放大倍数
50X
100X
200
X
500X
2000X
四、显微镜行业选购推荐

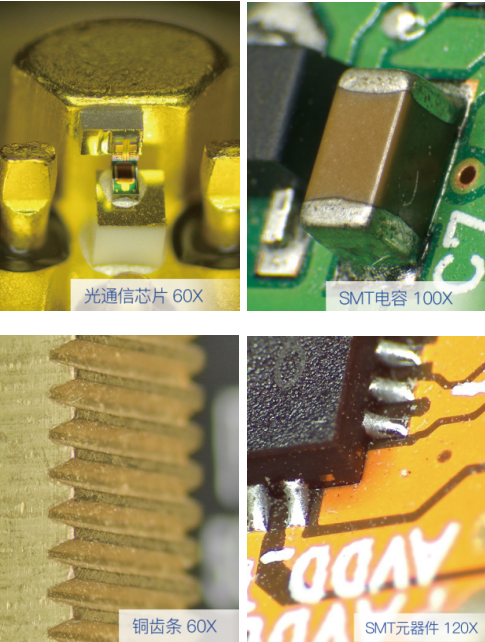

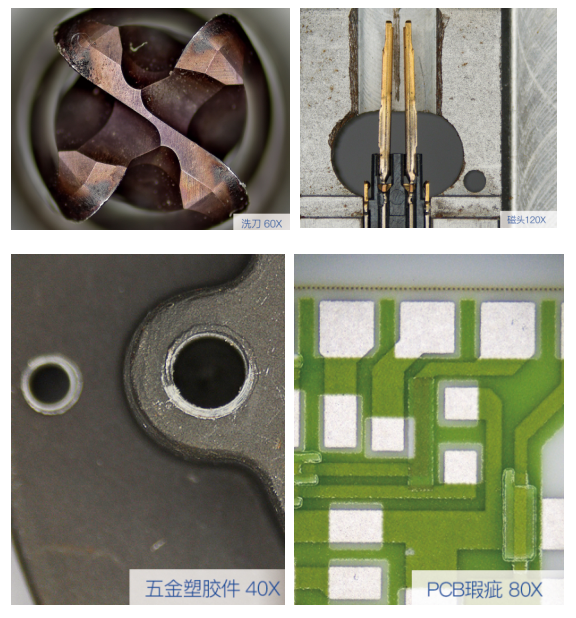

4.1、SMT、五金塑胶、珠宝工艺、光通讯行业应用:推荐视频显微镜、SMZ系列体视显微镜
视频
系列显微镜,是高清数码显微镜,采用LUNXS嵌入式开发系统,;该显微镜系统直接与显示器链接,无须电脑主机,屏幕直显操作,同时具备网络传输链接拓展功能,实时成像拍照,图片存储,尺寸精密测量以及MES数据上传追溯,常用于制造业生产检测环节,对产品的外观进行实时观察瑕疵以及不良判别;
数码显微镜是一款成像高清,色彩还原能力高,可改变视野角度的超级视频显微镜。配置智能工业相机系统,增强画质,实时4K分辨率高清成像。让外观检测更为简单,轻松。配置组合光学系统,轻松实现全视角(0-180度水平倾斜观察),可选配2D/3D光学系统,适用于更多运用场景。

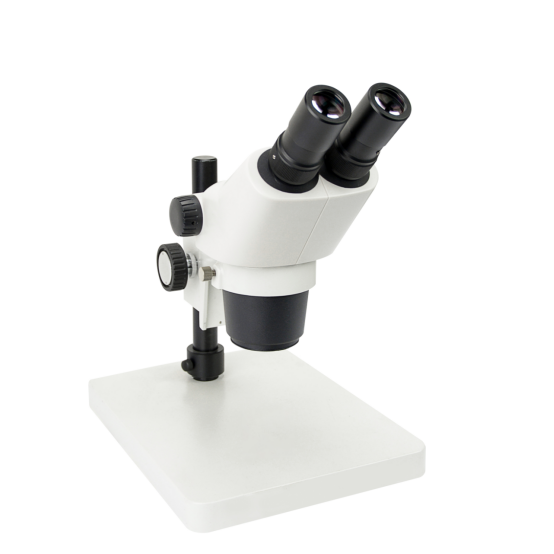

SMZ系列双目体视显微镜
SMZ系列双目体视显微镜,采用Greenough光学系统,实现了大范围的变焦比和清晰的观察影像。色彩逼真,立体感强,并且视野宽阔。ZOOM1:6奉献优异的性能价格比;放大倍数连续可变、超长工作距离、超大分辨率,具有优良的整机性能。
适用于PCB、液晶等行业生产作业线对微小零件和集成电路的观测、装配和检查以及机械精加工、精密零件的检测。45◦观察角度,符合人机工程学要求,可使您长时间工作不会感到颈肩不适。
4.
2
、半导体(
LED封装、晶圆、IC芯片)、
COB邦定、TFT显示模组、切片、材料分析行业应用:推荐金相显微镜
超景深金相显微镜
超景深金相显微镜,拥有完美的光学系统和新一代的光学技术并内置明场、暗场、偏光、微分干涉
(DIC)等多种观察方式。偏光可用于显示材料的纹理和晶体样貌,其非常适合检测晶片和LCD结构;微分干涉差(DIC)用于帮助观察具有细微高度差异的样品,该技术非常适合用于检测诸如磁头、硬盘介质、以及抛光晶片等具有很小高度差的样品;暗场是检测标本上细微划痕或缺陷以及晶片等镜面样品的理想工具。

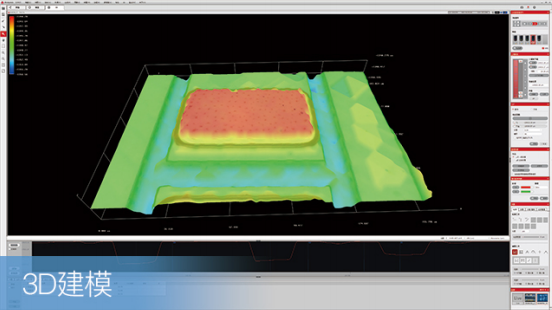

3

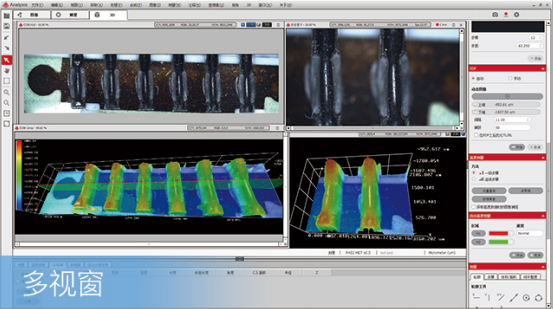

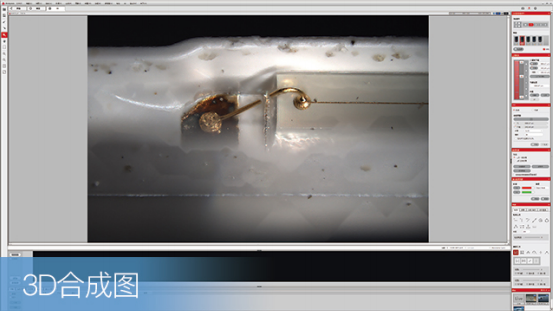

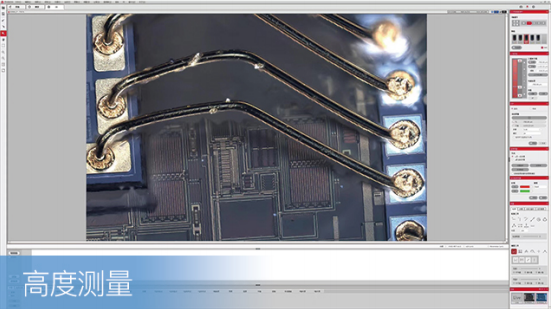

D测量功能,
通过Z轴的对焦模块与 Analysis图像系统可快速获取三维图像并可进行高精度、高准确性的二维和三维图形的测量,测量精度0.01um,重复精度可达0.5um。
4.3、医疗
、高等院校、研究院应用:
XC1000
系列生物显微镜
XC1000 系列生物显微镜配置消色差物镜和大视野目镜,具有成像清晰,视野广阔,配置大视野目镜和消色差物镜,视场大而且清晰;粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm;6V 20W 卤素灯照明,亮度可调;可广泛应用于生物学、医学、工业、农业等领域,是医疗、教学、科研等单位的理想仪器。
